藍晶石

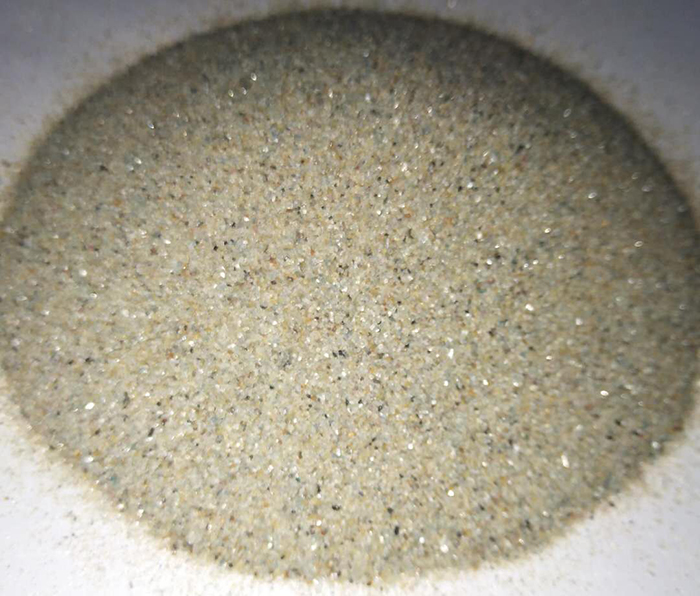

產品選用澳洲海濱重礦為原料，經過重選、磁選、電選、均勻化等工藝精選而成。其晶體透亮，顆粒大，球形度高，體積膨脹率16-18%，是一種高品質的耐火原料。

指標如圖：

粒度： 60-120目 200目  325目

1、藍晶石的特點

（1）藍晶石熱膨脹性：藍晶石在加熱轉化為莫來石過程中，礦物伴隨體積膨脹，體積膨脹率16-18%。

（2）藍晶石耐火度：藍晶石耐火度通常大于1790℃，可達1850℃。

（3）藍晶石不可逆性：藍晶石礦物煅燒轉變為莫來石，是不可逆的轉化。

（4）藍晶石穩定性：藍晶石礦物生產耐火材料穩定性比粘土質耐火材料高1.5倍，化學侵蝕好。

2、藍晶石在耐火材料領域的應用

（1）以藍晶石原料為輔料，直接制磚，以莫來石輕質磚有代表性，增加制品莫來石相，高溫體積穩定性。

（2）以藍晶石為膨脹劑，用于不定型的耐火材料，不燒磚等來補償高溫下的收縮，結構剝落。如：耐火澆注料、耐火可塑料、耐火搗打料、耐火噴涂料、耐火泥漿、擋渣墻預制件、磷酸鹽不燒磚、無水炮泥等。

（3）以藍晶石原料為添加劑，改善耐火制品的高溫性能，熱震性和蠕變性。如：低蠕變磚、高鋁磚、電爐頂磚等。

（4）用藍晶石原料合成莫來石熟料。

本公司澳洲藍晶石是以藍晶石和硅酸鋯為主晶相的原礦，這種原礦不僅含有藍晶石，而且還含有硅酸鋯。將鋯-藍晶石研磨成200#，300#細粉直接用于鑄造涂料用的物料，代替高純鋯英石粉與高鋁合成礦物配置的涂料用料，不僅取得了很好的使用效果，而且明顯降低了材料成本。由于鋯-藍晶石同時具有鋯英石和藍晶石相，在高溫條件下（1150℃~1500℃）會轉變為莫來石、富硅玻璃聚合體和二氧化鋯，同時產生較大體積膨脹。當澆鑄完畢，鑄件溫度下降，體積收縮，而涂層形成的莫來石和二氧化鋯體積不再變化，使鑄件和涂層界面之間產生較大切應力，導致涂料層與鑄件自行成片剝落。同時藍晶石轉變莫來石過程中產生的高粘度玻璃聚集物，有利于防止鑄件機械粘砂現象，有利于陶瓷化作用，導致順利脫殼。
